Wieniec w ścianie jednowarstwowej

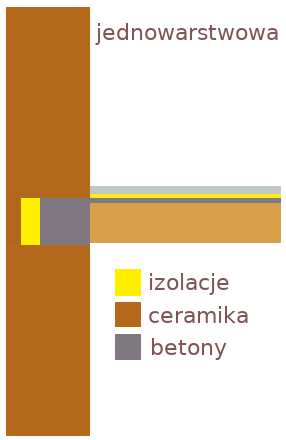

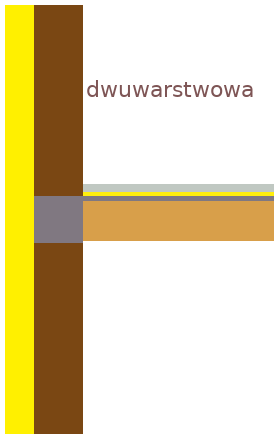

Mimo rosnących wymagań w zakresie izolacyjności cieplnej przegród, jako efekt wprowadzania standardu budynku niemal zero-energetycznego (ang. nearly Zero-Energy Building, nZEB), wciąż możliwe jest wykonanie ścian jednowarstwowych spełniających najnowsze wytyczne. Mocne strony ścian jednowarstwowych to prostota wznoszenia i bardzo dobre właściwości mechaniczne (trwałość, stateczność, wytrzymałość). Słabym punktem mogą być mostki termiczne, które w tej technologii pojawiają się często na skutek wnikania materiałów o wysokiej przewodności cieplnej (np. żelbetowych wieńców) w materiały pełniące funkcję izolacyjno-konstrukcyjną (np. bloczki gazobetonowe, czy pustaki ceramiczne). Układ materiałów w typowym detalu oparcia wieńca na ścianie w przypadku ściany jednowarstwowej i dwuwarstwowej z ciągłą izolacją cieplną pokazano na rysunkach powyżej.

Aby zachować rozsądną grubość ściany róznoważny współczynnik przewodzenia ciepła muru z bloczków/pustaków ściany jednowarstwowej musi być poniżej 0,1 W/(m·K). W rozważanych przypadkach współczynnik przenikania ciepła U obu ścian wynosił 0,203 W/(m²·K). Mostek liniowy Ψ w miejscu połączenia stropu ze ścianą wyznaczono za pomocą symulacji komputerowych przepływu ciepła 2D na 0,051 W/(m·K), co oznacza zwiększenie wartości współczynnika U o 8,4% dla ściany o wysokości 3 m. W tym samym stopniu wzrastają straty ciepła przez tę ścianę. W przypadku ściany dwuwarstwowej z ciągłą izolacją wzrost ten wynosi 0,8%, czyli jest dziesięciokrotnie mniejszy. Zgodnie z obowiązującymi dziś przepisami (kwiecień 2022 r.) mostek liniowy nie jest wliczany do wartości U wymaganej przez przepisy, więc obie ściany spełniają warunek na U_c(max). Mostek liniowy uwzględniany jest natomiast przy wyznaczaniu wskaźników EU, EK i EP, których odpowiedni poziom wymagany jest, tak samo jak w przypadku współczynnika U, przez przepisy o warunkach technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U.2019.0.1065 ). Powyżej pokazano rozkład temperatury w ścianie jednowarstwowej, wyraźnie widać jak dużym zaburzeniem jest wprowadzenie wieńca. Poniżej – rozkład temperatury w ścianie dwuwarstwowej z zewnętrzną izolacją przykrywającą warstwy konstrukcyjne o niekorzystnej przewodności.
