Mostek punktowy, jak bardzo może być istotny

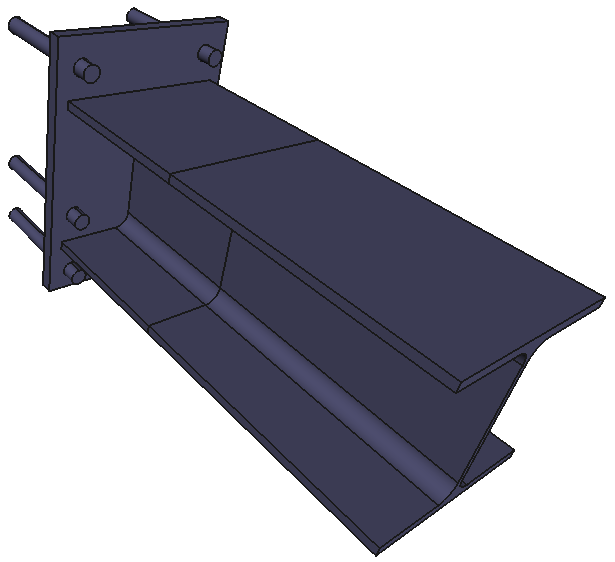

Na elewacji zaprojektowano konsole z dwuteownika HEA, utrzymujące ruszt instalacji reklamowej. Na 60 m² elewacji przypadają dwie konsole. Konsole przebijają warstwę izolacji tworząc punktowy mostek cieplny, czyli miejsce intensywnego przenikania ciepła z części ogrzewanej na zewnątrz.

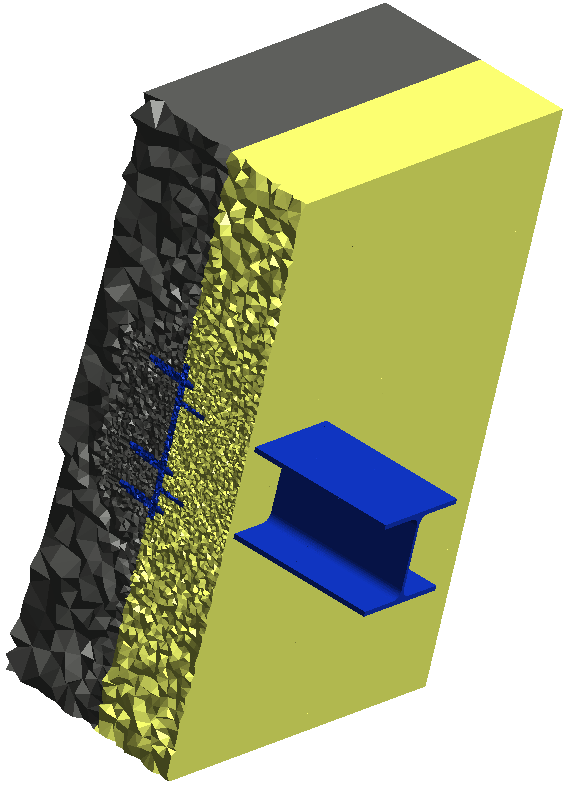

Na podstawie symulacji komputerowych MES 3D określono wartość mostka cieplnego od konsoli. Współczynnik przenikania ciepła ściany, U, wzrósł o 11,5%. Aby utrzymać wartość tego współczynnika na wcześniejszym poziomie należało zwiększyć grubość izolacji na całej elewacji o 2 cm. Na podstawie uzyskanych z symulacji rozkładów temperatury na powierzchni wewnętrznej ściany w obrębie konsoli, ustalono również, że nie jest przekroczona temperatura punktu rosy. Zatem na powierzchni ściany dla projektowej wilgotności oraz temperatur zewnętrznych i wewnętrznych nie będzie dochodziło do powierzchniowej kondensacji pary wodnej. Obniżenie temperatury na powierzchni wewnętrznej wyraźnie widoczne jest na rysunku rozkładu temperatury. Po stronie zewnętrznej obserwujemy natomiast wzrost temperatury powierzchni ściany i konsoli. Obliczenia wykonano zgodnie z normami PN-EN ISO 6946 i PN-EN ISO 10211.
